盲板閥又分為電動盲板閥,氣動盲板閥,液動盲板閥,敞開式插板閥和封閉式插板閥。敞開式和封閉式插板閥在之前有詳細的分析。下面就來詳細的介紹幾種盲板閥:

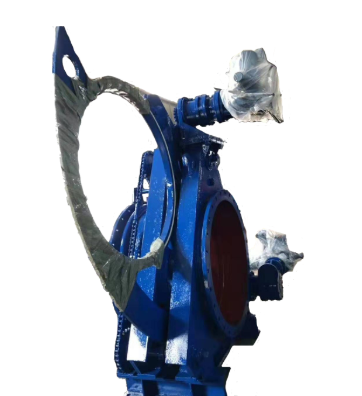

(一)F943X電動扇形盲板閥,屬于自動扇形盲板閥的產品。由夾緊驅動裝置、翻板和閥體等部分組成。主要用于工礦行業作為切斷裝置的冶金閥門。本閥門既可以單臺遠距離控制,也可以多臺遠距離控制,也可以在特殊情況下進行手動操作。由底座和支撐柱構成一個結構體,具有穩定性高的特點;密封圈在閥板上,具有密封性能高的優點等。
(二)F743X液動扇形盲板閥,主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成,并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸,夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作,翻板汽缸驅動閘板完成開關動作。
(三)F643X氣動扇形盲板閥,是自動扇形盲板閥的一種,其驅動方式為氣動,所以又名為氣動扇形盲板閥。F643X氣動扇形盲板閥又有4種閥門,F(xiàn)643X-0.5氣動扇形盲板閥、F643X-1.5氣動扇形盲板閥、F643X-1.0氣動扇形盲板閥、F643X-2.0氣動扇形盲板閥。
(四)F643X氣動扇形盲板閥既可以自動控制又可以遠距離控制的隔斷設備。由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。本閥門以其良好的功能被冶金、環保等行業廣泛應用。
(五)F343CX手動扇形盲板閥由閥體、渦輪轉動機構、扇形盲板等等組成。它的優點是閥體固定底座上,結構穩定;有盲板定位塊,可以防止盲板漂移,避免密封圈擦傷;渦輪轉動機構,能松開夾緊閥體。
